生产线布置图

　　开卷→校平伺服送料→冲孔→成型→切断→出料

　　设备概述：

　　轧辊采用组合结构，速差及成型阻力小，对钢板表面磨损小。每个隔套、轧辊上都打有永久标号，便于调试。采用优质模具钢，淬火后，精密数控车床精加工，表面镀硬铬，抛光镜面化处理，硬度高，耐磨性好，使用寿命长。

　　功能及配置：整线采用PLC控制，人机界面显示，制件长度数字设定，制件长度可调整。硬件配置有配电柜操纵台、配有计数器;操作方式有手动/自动两种。

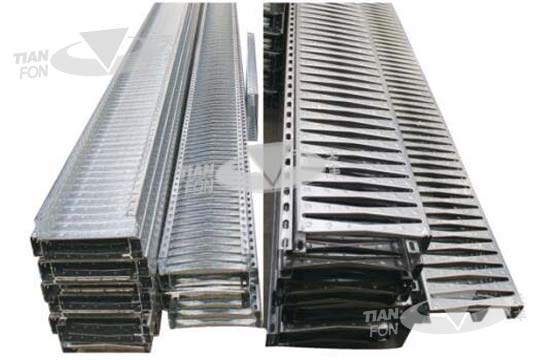

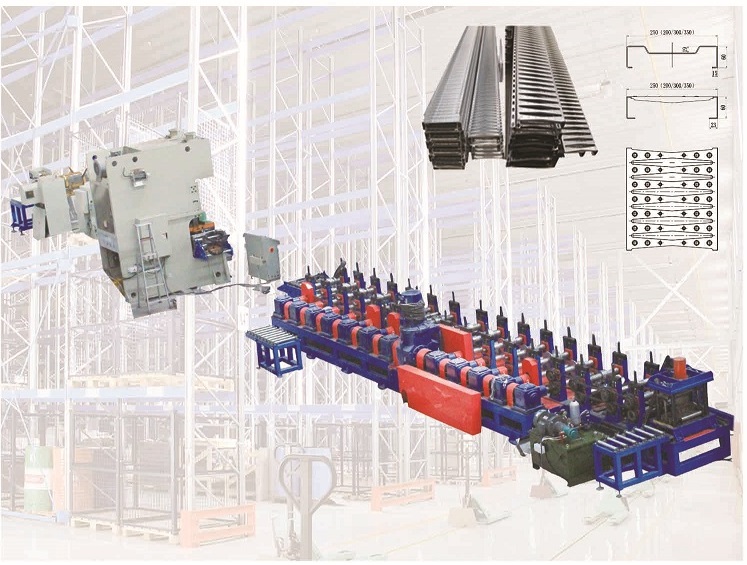

TF脚踏板冲压成型自动生产线

　　该线具备开卷、校平、伺服送料、冲孔、压型、立边，辊压成型、切断等自动柔性流水线生产功能，即可生产C型材，又可生产M型材，压型翻边高度可达到17.5mm,厚度范围大：从1.5mm到3.0mm,即完美的解决了C型材底部驱动面积小的动力难题，又解决了预冲变形的辊弯工艺难题，还完美地实现了冲孔、辊压、剪切有机结合的一剪多用的功能 。

　　技术参数：
